產品大全
聯系方式
傳真:022-86786257
郵件:gaowenboli@163.com
地址:天津市濱海新區漢沽區臨津產業園科創新城8A
QQ:1478862731
新聞詳情
|
編號 |
組成質量分數/% |
α/（×10-7·℃-1） |
|||||||||
|
SiO2 |
MgO |
CaO |
SrO |
BaO |
Na2O |
K2O |
Li2O |
Al2O3 |
其他 |
||
|
D-11 |
56 |
4.8 |
12.4 |
2 |
2 |
8.6 |
7 |
1.2 |
3.4 |
2.6 |
86.1 |
|
D-16 |
58 |
2.8 |
12.4 |
2 |
2 |
8.6 |
7 |
1.2 |
3.4 |
2.6 |
85.1 |
|
D-9 |
60 |
5 |
10.2 |
0 |
2 |
12 |
3.6 |
1.2 |
3.4 |
2.6 |
83.5 |
|
D-5 |
62 |
0 |
2 |
0 |
13.2 |
8.6 |
7 |
1.2 |
3.4 |
2.6 |
81 |
|
D-1 |
65 |
1.3 |
1.5 |
2 |
7.4 |
8.6 |
7 |
1.2 |
3.4 |
2.6 |
76 |

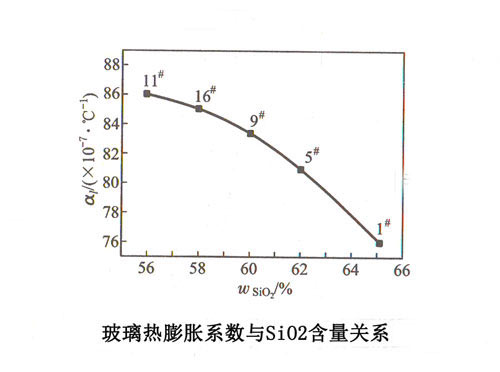

下圖是玻璃熱膨脹系數與SiO2含量關系的曲線圖。從圖中可以看出，隨著玻璃組成中SiO2含量的增加，其熱膨脹系數降低，這主要是由于隨著SiO2含量的增加，玻璃結構中橋氧數增多，【SiO2】之間玻璃連接度增強，導致玻璃網絡結構更緊湊，同時玻璃在熱振動中的振幅降低，熱振動的位移減少，所以熱膨脹系數下降。
天津錦泰玻璃為您提供：耐高溫玻璃、耐高溫高壓玻璃、鍋爐視鏡、觀火鏡玻璃、高溫玻璃管、錫爐測試玻璃、高壓視鏡、耐高溫密封膠、耐高溫玻璃膠等產品
版權所有 © 天津錦泰特種玻璃科技有限公司 備案:津ICP備11001434號-2
張浩 [銷售經理]
