與普通玻璃相比,耐超高溫玻璃具有優(yōu)異的耐輻照性能,其中耐1300℃高溫玻璃耐輻照性能最好,幾乎不產(chǎn)生色心.聯(lián)邦德國宇宙射線模擬實(shí)驗(yàn)用0.75MeV電子（相當(dāng)于在地球輻射帶一年的負(fù)荷）照射1300℃高溫玻璃基本不變色。普通耐超高溫玻璃受X射線、γ射線等輻照后，在215nm、300nm和550nm附件出現(xiàn)典型系數(shù)峰（如圖所示）。215系數(shù)峰由普通耐超高溫玻璃本質(zhì)結(jié)構(gòu)造成，300nm吸收由金屬雜質(zhì)Al、Ge等引起，550nm吸收則因玻璃解耦股缺氧造成。

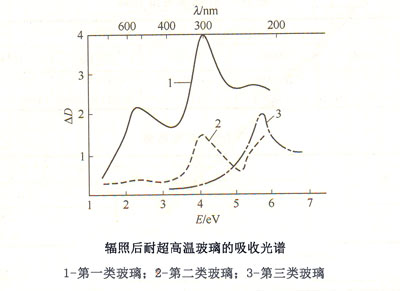

依據(jù)對輻照的響應(yīng)情況不同，Bjurganovskaya將耐超高溫玻璃分為三類：第一類如圖中曲線1），玻璃金屬雜質(zhì)含量高（10^-5~10^-4），并含一定量的氫空位，通常采用石墨坩堝熔制，輻照后出現(xiàn)三個(gè)明顯吸收峰；第二類（圖中曲線2），以純度不過的原料在H₂-O₂火焰中熔制，含一定量的金屬雜質(zhì)，輻照后215nm和300nm附件出現(xiàn)明顯吸收峰，但氧空位含量低，550nm處吸收少；第三類（圖中曲線3），以高純原料熔制而成，結(jié)構(gòu)中金屬雜質(zhì)和氧空位含量皆低，輻照后僅215附件出現(xiàn)明顯吸收峰，是典型的耐輻照高溫玻璃。不同類型的耐超高溫玻璃在550nm出現(xiàn)明顯吸收峰的最小輻照劑量見下表一。

表一 不同耐超高溫玻璃在550nm出現(xiàn)明顯吸收峰的最小輻照劑量
