硅酸鹽形成過(guò)程的動(dòng)力學(xué)是研究配合料形成硅酸鹽的反應(yīng)速度和各種不同因素對(duì)其影響。

任何產(chǎn)生過(guò)程的產(chǎn)量與該生產(chǎn)過(guò)程中的反應(yīng)速度有關(guān)。例如，在玻璃熔制過(guò)程中的硅酸鹽形成速度、玻璃形成速度、澄清速度、均化速度等決定了熔制的總時(shí)間，也就決定了玻璃制品的日產(chǎn)量，這說(shuō)明了研究動(dòng)力學(xué)的生產(chǎn)意義。研究動(dòng)力學(xué)的理論意義是：它能闡明化學(xué)反應(yīng)中許多重要環(huán)節(jié)，使我們更加深入地了解反應(yīng)本身的機(jī)理。

由于玻璃熔制過(guò)程十分復(fù)雜，所以至今沒(méi)有一個(gè)系統(tǒng)的理論來(lái)完整地闡述熔制過(guò)程動(dòng)力學(xué)。其原因在于，反應(yīng)進(jìn)行的條件對(duì)反應(yīng)速度的影響是很敏感的。例如，熔化溫度與氧化物的含量，雖然對(duì)反應(yīng)速度影響很大，但是某些添加物、爐內(nèi)氣氛性質(zhì)與分壓、耐火材料的侵蝕、配合料的顆粒大小與組成、鼓泡與攪拌等對(duì)反應(yīng)速度產(chǎn)生一定的影響，所以這些都增加了研究玻璃熔制動(dòng)力學(xué)的難度。

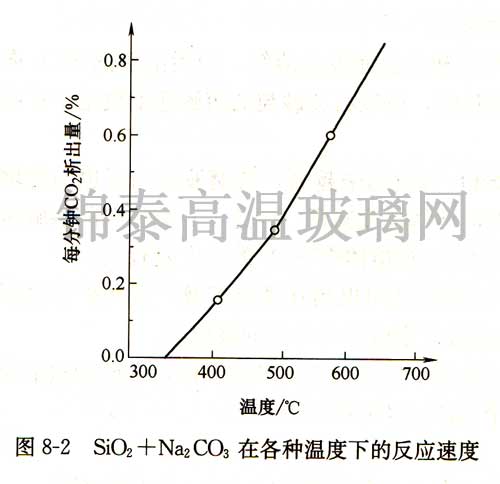

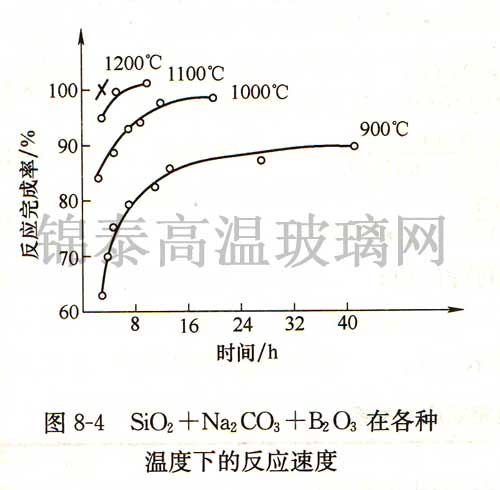

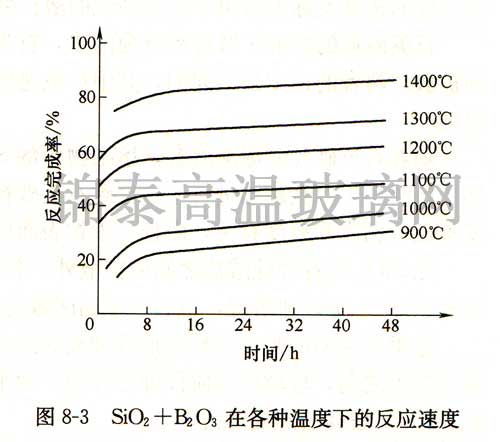

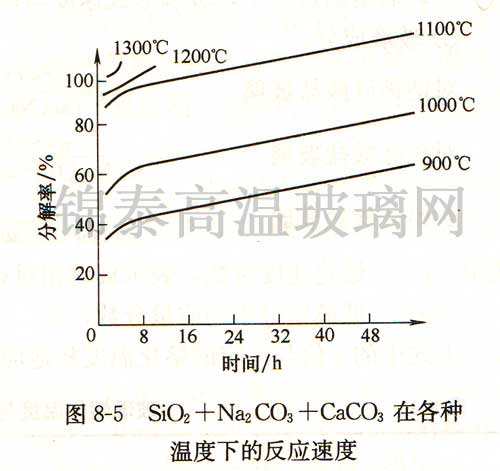

下面是一些常見(jiàn)的氧化物在硅酸鹽形成過(guò)程中的動(dòng)力學(xué)研究結(jié)果，如圖8-2~圖8-6所示。

從述各組分間反應(yīng)來(lái)看，可得出以下幾個(gè)結(jié)論：

①     隨著溫度的升高，其反應(yīng)速度也隨著提高。熔體溫度的升高導(dǎo)致熔體中各組分的自由能增加和質(zhì)點(diǎn)的運(yùn)動(dòng)速度加快，前者增加了反應(yīng)的可能性，后者增加了分子間的碰撞幾率。

②     當(dāng)溫度不變時(shí)，反應(yīng)速度也隨著時(shí)間延長(zhǎng)而減慢。在外界條件不變時(shí)，任一化學(xué)反應(yīng)的速度不是常數(shù)，隨著反應(yīng)物的減少，反應(yīng)速度也逐漸減慢。

③     隨著反應(yīng)物溶度的增加，正反應(yīng)速度也相應(yīng)增加。要兩個(gè)分子能相互作用的必要條件是兩個(gè)分子相撞。顯然，隨著反應(yīng)物溶度的增加，碰撞次數(shù)增加，導(dǎo)致反應(yīng)速度的增加。

以上文章由錦泰高溫玻璃網(wǎng)所編撰，如需轉(zhuǎn)載，請(qǐng)注明來(lái)源于http://www.leros-elements.com。
