国产亚洲美女精品久久久 _亚洲国产成人精品动漫_亚洲国产成人久久综合野外_美女啪啪国产

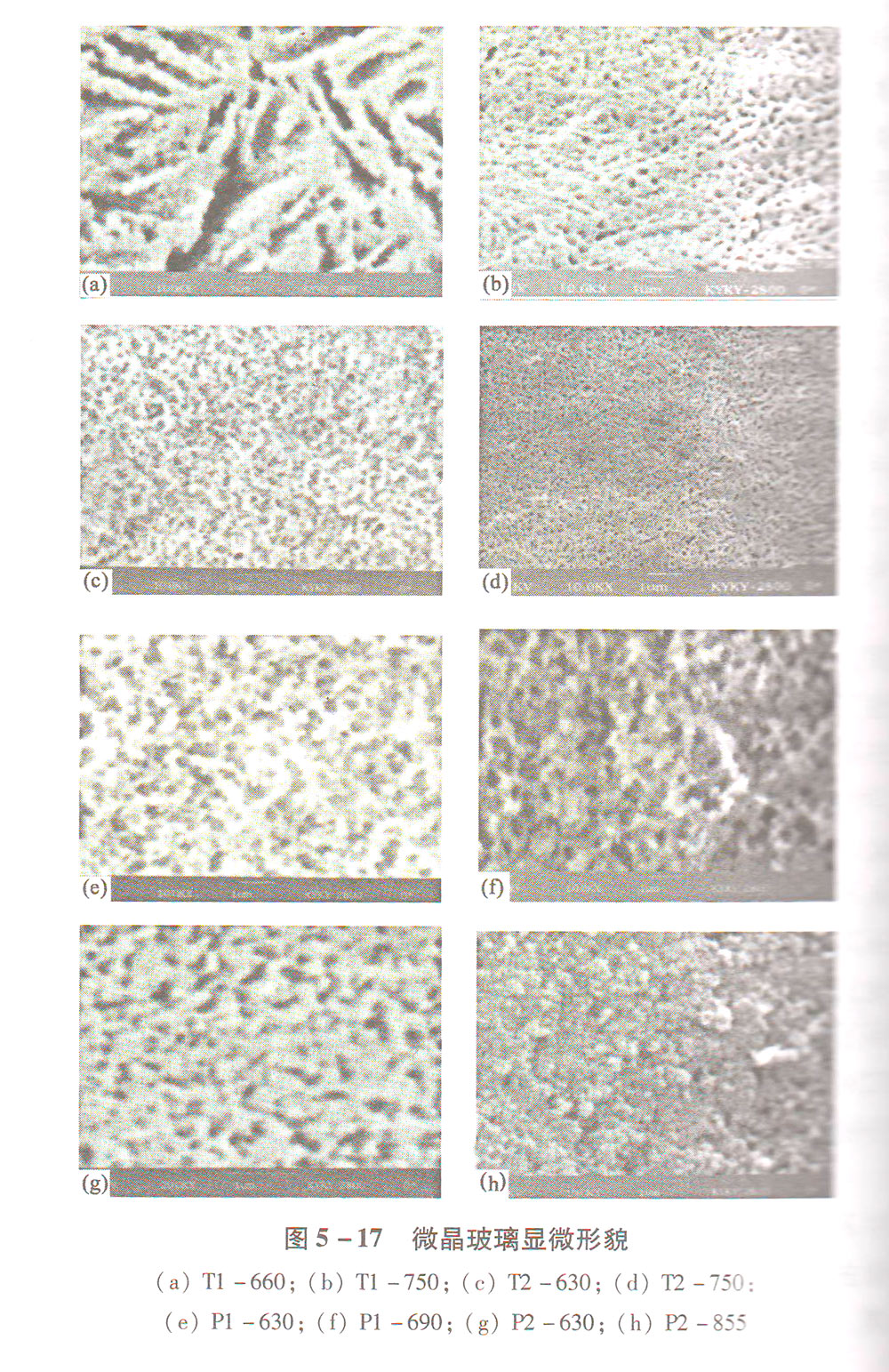

文章結(jié)尾圖片為各組玻璃在不同溫度保溫1h后的顯微結(jié)構(gòu)形貌。從圖可以看出，T1中析出的y-LZS為枝晶狀，較粗大；其它三組微晶玻璃中的晶相呈現(xiàn)均勻的網(wǎng)絡(luò)狀分布。相對(duì)來(lái)講，T2的相位結(jié)構(gòu)最精細(xì)，其次為P1和P2.一般而言，枝晶結(jié)構(gòu)的力學(xué)性能比網(wǎng)絡(luò)結(jié)構(gòu)的差，而且顯微結(jié)構(gòu)越細(xì)力學(xué)性能越好。因此，就理論上來(lái)說(shuō)，T2具有最好的力學(xué)性能。事實(shí)上，近年來(lái)有不少的研究正是圍繞在Li₂O-ZnO-SiO₄     系中添加Al₂O₃來(lái)增強(qiáng)其力學(xué)性能而展開。Demirkesen等在這方面做了大量的工作，他們發(fā)現(xiàn)，當(dāng)用Al₂O₃部分代替ZnO時(shí)，微晶玻璃的抗彎強(qiáng)度得到了加強(qiáng)，并在Al₂O₃的質(zhì)量分?jǐn)?shù)為4%時(shí)出現(xiàn)峰值290Mpa。從T2的顯微結(jié)構(gòu)形態(tài)和細(xì)密程度來(lái)看，其力學(xué)性能應(yīng)優(yōu)于其他租分的微晶玻璃。

從以上分析可以看出，基礎(chǔ)玻璃T1、T2、P1、P2的晶化規(guī)律并不相同，有的甚至差別很大。這主要是由成分差異引起的。早除去T3的四組玻璃中，主要調(diào)整的成分可以分為三大類：成核劑、Al₂O₃和堿金屬氧化物。引入的成核劑分別為TiO₂與P₂O₅，堿金屬氧化物為Li₂O、Na₂O、K₂O。
